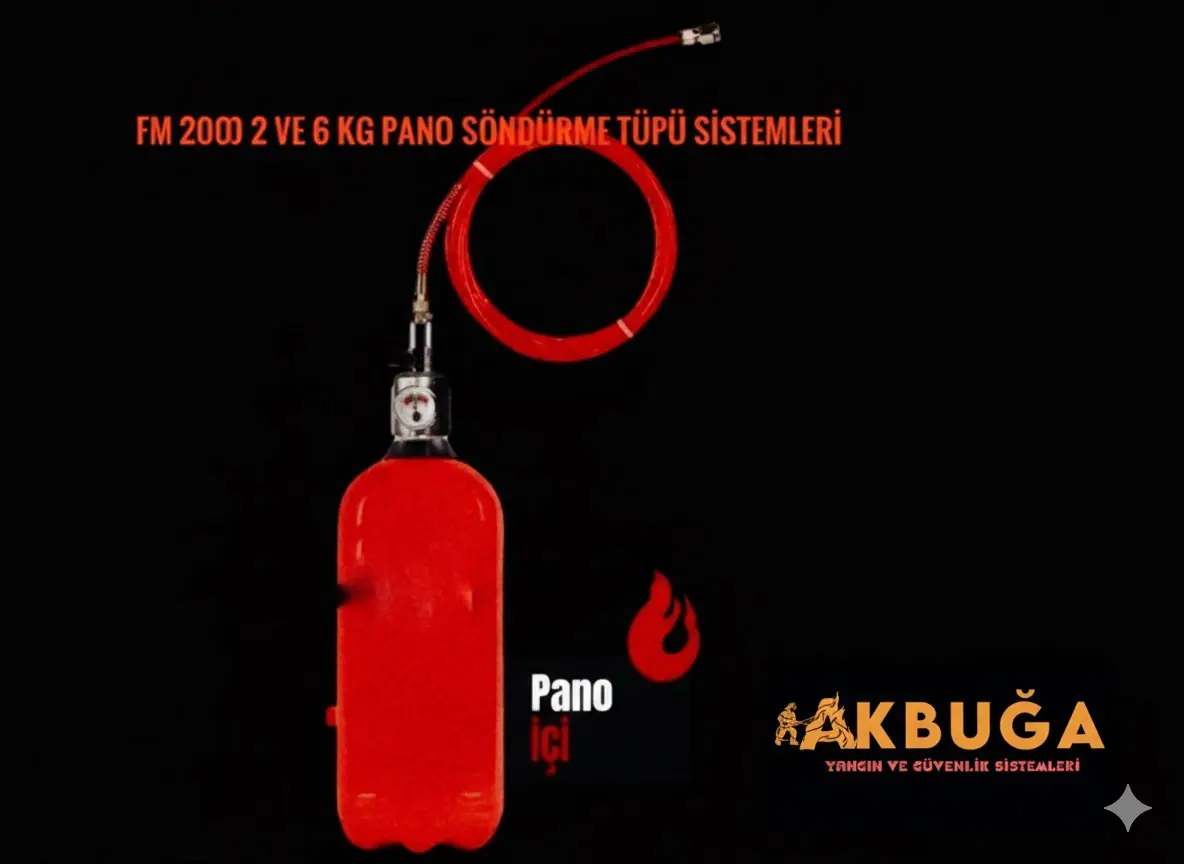

PANO SÖNDÜRME TÜPÜ & SİSTEMİ.

Pano İçi Söndürme Sistemleri

Pano-içi Gazlı Söndürme Sistemleri çalışma basıncı 16 bar olan FM200™, NOVEC™1230 ve çalışma basıncı 50 bar olan CO2 gazının kullanıldığı Direkt ve Endirekt olmak üzere 2 farklı yöntemle uygulanmaktadır.



1. Direkt Sistemler

Bu sistemde söndürücü gazın (FM200™, NOVEC™1230 veya CO2 gazı) depolandığı bir silindir, gaz boşaltma vanası ve üzerinde özel orifisleri olan plastik esaslı borudan oluşmaktadır. Pano içerisindeki ısı 120 °C’ye ulaşınca, boru üzerindeki orifislerin yırtılması ile hem yangın algılanır hem de gazın boşalması sağlanmış olur.

2. Endirekt Sistemler

Bu sistem söndürücü gazın depolandığı bir silindir, gaz boşaltma vanası, üzerinde özel orifisleri olan plastik esaslı boru ve gazın boşalmasını sağlayan bir dikişsiz paslanmaz çelik boru hattından oluşmaktadır.

Pano içerisindeki ısı 120 °C’ye ulaşınca, boru üzerinde yer alan orifisler yırtılır, yangın algılanmış olur ve hortum içindeki basıncı düşmesi ile silindir üzerindeki vana tetiklenir ve gaz sabit paslanmaz çelik boru tesisatı çıkışındaki özel orifisli nozuldan boşalır.
